Замена экрана ноутбука Emachines в Елабуге

Почему экраны eMachines выходят из строя

eMachines после поглощения Acer фактически превратилась в «младшего брата» - это были упрощённые, удешевлённые версии ноутбуков Acer Aspire с другими логотипами. По данным iFixit, eMachines использовала те же матрицы, что и Acer - от AU Optronics, Chi Mei (Innolux), LG Display, BOE.

Это значит, что замена матрицы ноутбука Emachines в Елабуге технически не сложнее ремонта Acer Aspire, но есть нюанс: запчасти. Бренд мёртв с 2013 года, официальных поставок нет, приходится искать совместимые панели от Acer, NOS (new old stock - складские остатки 10+ лет давности) или б/у в хорошем состоянии.

Основные причины поломок дисплеев eMachines:

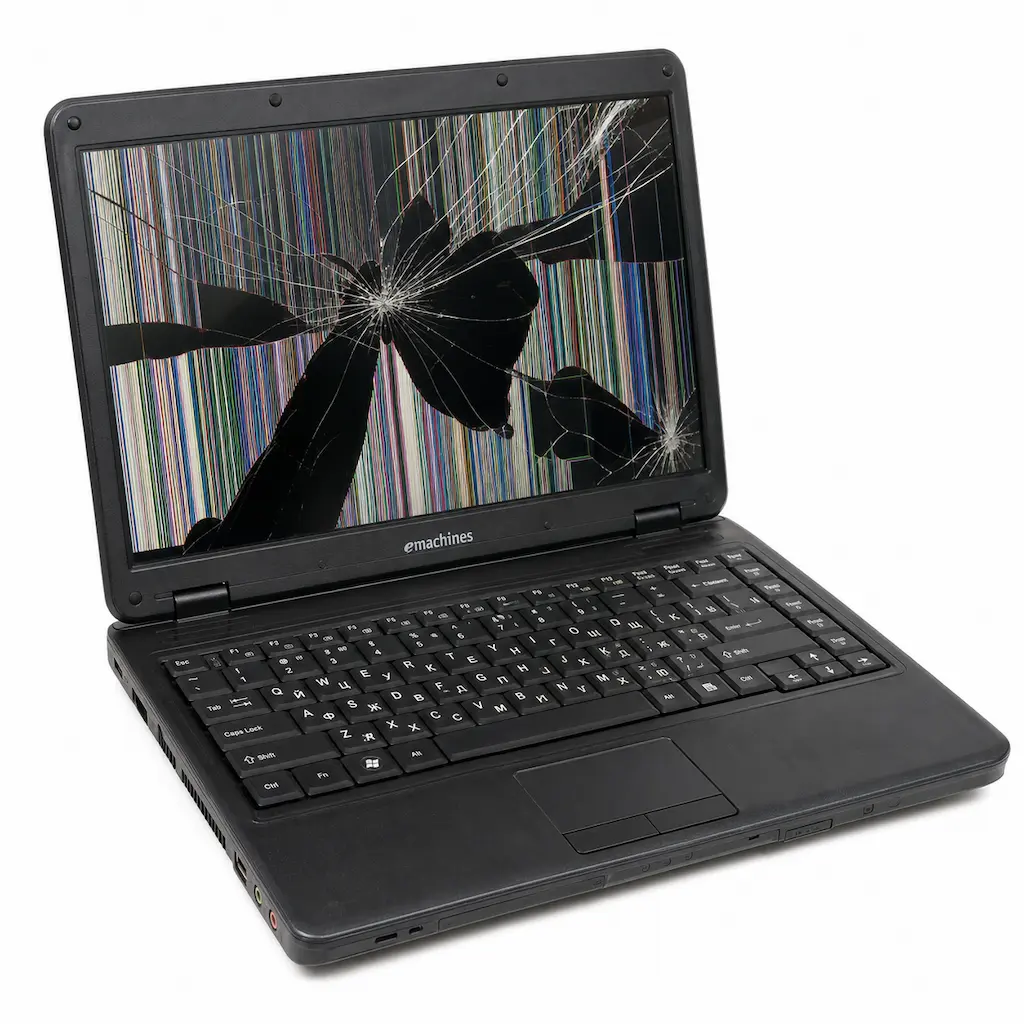

• Механические повреждения - трещины и чёрные пятна. Падение, удар, давление на закрытую крышку в рюкзаке - жидкие кристаллы разрушаются мгновенно. Появляются чёрные «чернильные» разводы или паутинка трещин. У eMachines корпуса пластиковые, тонкие, защиты почти нет.
• Расшатанные петли и перекос рамки. Фирменная проблема eMachines E525/E527/E625/E627/G525/G627. Петли ослабевают, крышка перекашивается, пластиковая рамка давит на углы матрицы - трещины в углах. Когда клиенты приносят такой ноутбук к нам в сервисный центр, чтобы заменить экран на ноутбуке Emachines в Елабуге, мы одновременно проверяем петли и укрепляем их, чтобы история не повторилась.
• Вертикальные или горизонтальные полосы. Могут идти от матрицы, от изношенного шлейфа или от видеовыхода на плате. Диагностика с внешним монитором сразу покажет источник - это первое, что делаем в нашем СЦ.
• Мерцание подсветки. Экран моргает, яркость скачет, дисплей гаснет при наклоне крышки. Шлейф перетирается в петле при активном использовании. Часто достаточно замены шлейфа - это дешевле новой матрицы.
• Чёрный экран при работающем ноутбуке. Индикаторы горят, кулер шумит, но дисплей мёртв. Если внешний монитор работает - проблема в матрице, шлейфе или инверторе (для CCFL-моделей). Если картинки нет нигде - копаем к видеочипу или плате.
• Выгорание CCFL-подсветки. Старые eMachines (серии M, W, ранние E/G до 2009 - 2010) имеют люминесцентную лампу с инвертором. Лампа тускнеет, мерцает, гаснет. Иногда хватает замены инвертора, но если лампа встроена в матрицу - меняется весь блок.
• Деградация LED-подсветки. Экран потускнел, пожелтел, появился розовый или зелёный оттенок - светодиоды выработали ресурс. Характерно для eMachines старше 8 - 10 лет активной эксплуатации.
• Битые пиксели. Одиночные мёртвые точки или кластеры. На бюджетных TN-панелях eMachines это было распространено даже на новых устройствах.

Какие матрицы ставила eMachines: типы и особенности

eMachines использовала самые простые, дешёвые панели - почти исключительно TN. При замене экрана ноутбука Emachines в Елабуге важно понимать тип дисплея.

Типы матриц в ноутбуках eMachines:

• TN (Twisted Nematic). Подавляющее большинство eMachines E/G/D-серий - бюджетные TN-панели. Быстрый отклик, низкая цена, но узкие углы обзора и бледные цвета. При замене в некоторых моделях можно апгрейднуть до IPS, если шлейф и разъём совместимы (часто совпадают с Acer Aspire).
• Глянцевые панели. eMachines массово использовала глянцевые покрытия - яркая картинка, но сильные блики от окон и ламп. При замене можно поставить матовый аналог.
• CCFL vs LED. Старые модели (серии M, W, ранние E/G до 2009 - 2010) - CCFL-лампа с инвертором. Более новые (E/G/D с 2010) - LED-подсветка. CCFL и LED не взаимозаменяемы без переделки схемы.
• LVDS vs eDP. Старые eMachines (до 2011 - 2012) - LVDS-шлейф. Более новые (с 2012) - eDP. Физически несовместимы.
• Разрешения: HD (1366×768) - абсолютный стандарт для всех 15,6"/17,3" eMachines, WXGA (1280×800) - редко, в старых 15,4" M/W-серий, WSVGA (1024×600) - нетбуки eM250/eM350.

Совместимость матриц eMachines: на что смотреть при подборе

Чтобы поменять матрицу ноутбука Emachines в Елабуге правильно, нужно учесть параметры совместимости.

Ключевые параметры:

1. Диагональ. 10,1" (нетбуки eM), 15,6" (E/G/D-серии), 17,3" (G725/G730), 15,4" (старые M/W) - строго по модели.
2. Разрешение. WSVGA (1024×600 для нетбуков), WXGA (1280×800), HD (1366×768). Видеовыход платы рассчитан на конкретное разрешение.
3. Интерфейс. LVDS (старые до 2011 - 2012) или eDP (новые с 2012). Физически несовместимы. Внутри LVDS - 30-pin или 40-pin, внутри eDP тоже - важно точное совпадение.
4. Тип подсветки. LED (большинство E/G/D) или CCFL (старые M/W, ранние E/G). Несовместимы без переделки схемы.
5. Крепление. Боковые металлические кронштейны с винтами M2. Расположение отверстий должно совпадать.
6. Покрытие. Глянцевое или матовое. При замене можно выбрать, если остальные параметры совпадают.

Мы в нашем сервисном центре снимаем маркировку с матрицы и подбираем совместимый аналог - часто это панели от Acer Aspire (родственный бренд), иногда NOS, иногда б/у в отличном состоянии.

Как проходит замена матрицы ноутбука Emachines в Елабуге: процесс

Работаем по проверенной схеме:

1. Диагностика. Подключаем внешний монитор - если картинка есть, проблема в дисплее. Проверяем шлейф, инвертор (если CCFL), видеовыход. Определяем причину.
2. Считывание маркировки. Разбираем крышку, находим наклейку на тыльной стороне матрицы. Код вроде B156XW02, LTN156AT02, N156B3-L02 - паспорт панели. По нему ищем замену.
3. Разборка рамки. У eMachines рамка (безель) на защёлках, иногда под резиновыми заглушками винты. Работаем пластиковым спаджером, без рывков - пластик старый, хрупкий.
4. Отключение шлейфа и снятие матрицы. Откручиваем боковые кронштейны (4 винта), наклоняем панель. Отклеиваем ленту с разъёма, вытаскиваем LVDS/eDP-коннектор вдоль плоскости. Если CCFL - отключаем кабель инвертора.
5. Установка новой панели. Подключаем шлейф, фиксируем лентой, ставим в кронштейны, закручиваем винты.
6. Промежуточная проверка. До установки рамки включаем: подсветка, изображение, полосы, битые пиксели, яркость. Убедились - собираем.
7. Финальная сборка и тест. Ставим рамку, проверяем защёлки. Включаем, проверяем картинку. Готово.

Можно ли улучшить экран при замене: апгрейд eMachines

Если меняете - почему не улучшить? У eMachines есть варианты:

• TN → IPS на E/G/D-сериях. Если шлейф совместим с Acer Aspire аналогичной диагонали и года - IPS встанет. Результат: заметно лучшие углы обзора и цвета.
• Глянцевая → Матовая. Если блики мешают - ставим матовую панель с тем же разрешением и креплением.

Проконсультируем, возможен ли апгрейд для вашей модели eMachines.

Когда поменять матрицу ноутбука Emachines в Елабуге не нужно

Не каждая проблема требует замены:

• Мерцание при движении крышки - перетёрт шлейф. Замена шлейфа в разы дешевле.
• Экран тусклый (CCFL-модели) - сгорел инвертор. Замена инвертора быстрая и недорогая.
• Нет изображения на обоих мониторах - проблема в видеочипе или плате.
• Артефакты на внешнем и встроенном - неисправен GPU.

Поэтому в сервисном центре «Позитив» начинаем с диагностики.

Особенности ремонта экранов eMachines разных серий

E/G/D-серии (массовые 15,6"/17,3"):

• Пластиковый корпус, рамка на защёлках
• Петли расшатываются - проверяем
• Матрицы доступны (аналоги от Acer Aspire)

eM-серии (нетбуки 10,1"):

• LED-подсветка, LVDS-шлейф
• Матрицы совместимы с Acer Aspire One
• Доступные запчасти

M/W-серии (старые 15,4"):

• CCFL-подсветка с инвертором
• LVDS-шлейф
• Матрицы б/у или NOS

Почему выбирают сервисный центр «Позитив»

Опыт с eMachines всех поколений:

• От нетбуков eM до 17,3" G-серии
• Знаем LVDS, CCFL, архаичные разъёмы

Честная диагностика:

• Не меняем матрицу, если дело в шлейфе/инверторе

Подбор матриц для старых моделей:

• Работаем с NOS, б/у, аналогами Acer
• Находим то, что другие не ищут

Прозрачность:

• Цена после диагностики, до ремонта
