Замена экрана ноутбука Asus в Елабуге

Основные причины, по которым приходится поменять матрицу ноутбука Asus в Елабуге:

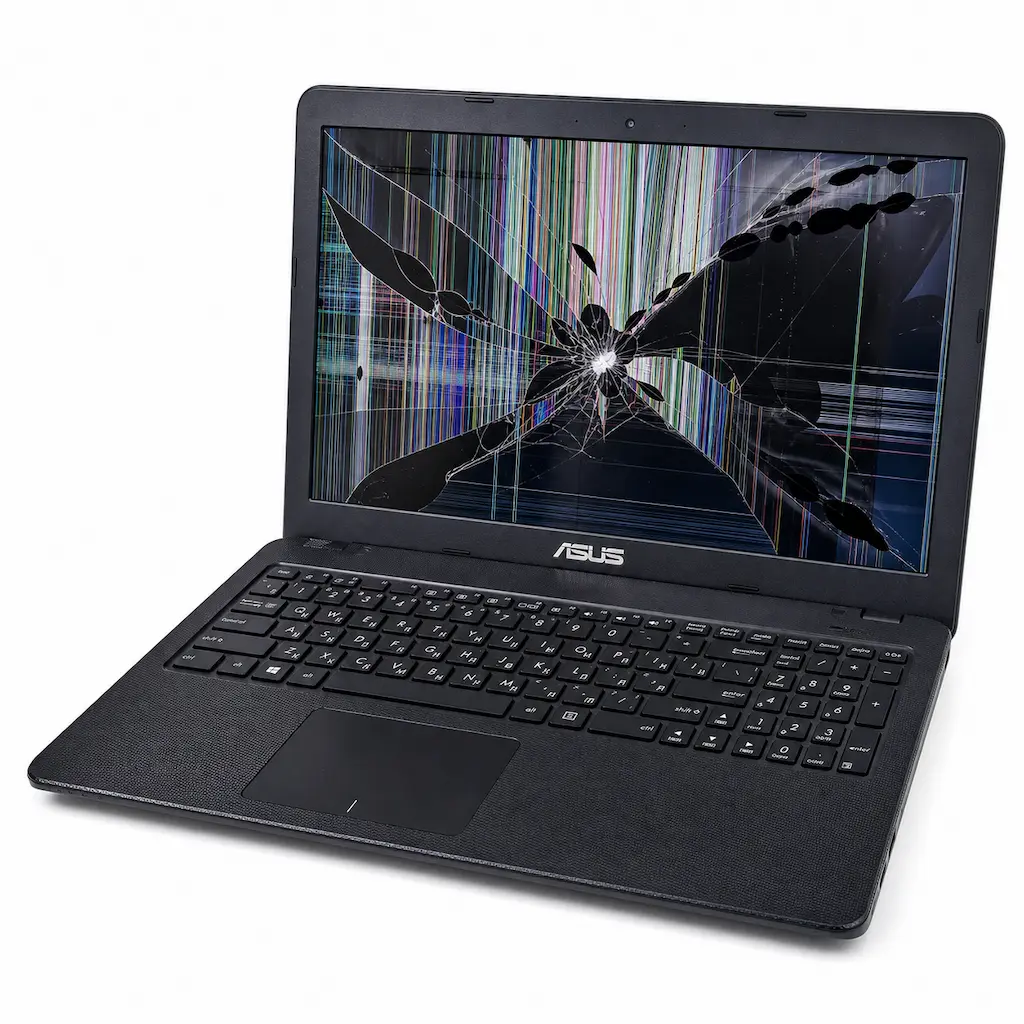

• Механическое повреждение. Удар, падение, давление на закрытую крышку - и на экране появляется характерная «паутинка», чёрные пятна или радужные разводы. Жидкокристаллическая панель очень хрупкая: даже точечный удар по крышке может привести к тому, что кристаллы в матрице разрушатся и жидкость растечётся, создавая тёмные пятна.
• Трещины от изгиба. Ультратонкие ноутбуки - ZenBook, VivoBook S Slim - имеют очень тонкие крышки. Достаточно неловко убрать ноутбук в сумку или присесть на него, чтобы экран треснул.
• Полосы на экране. Вертикальные или горизонтальные полосы - один из самых частых симптомов. Причина может быть в самой матрице, в шлейфе или в видеовыходе на плате - диагностика покажет точно.
• Мерцание и нестабильность подсветки. Экран моргает, произвольно меняет яркость, гаснет и снова включается. В ASUS ROG и TUF это особенно заметно при высокой частоте обновления (144 - 240 Гц): высокочастотные матрицы чувствительны к качеству питания и состоянию шлейфа.
• Деградация OLED-панели. В ZenBook Pro Duo, ProArt Studiobook и ряде других моделей ASUS применяет OLED-матрицы Samsung или LG. При длительном отображении статичных элементов (панели задач, иконок, HUD в играх) возникает эффект выгорания - постоянные «призраки» изображения, видимые на светлом фоне.
• Пропадание изображения. Ноутбук работает (слышен звук, светятся индикаторы), но экран чёрный. Если на внешнем мониторе картинка нормальная - проблема в матрице или шлейфе. Если нет - нужна более глубокая диагностика платы.
• Битые пиксели. Одиночные или группы точек, которые светятся одним цветом или не светятся вовсе. Единичные пиксели - это неприятно, но терпимо. Большие кластеры битых пикселей - повод задуматься о замене матрицы ноутбука Asus в Елабуге.
• Желтизна, цветовой сдвиг. Экран стал заметно желтее, зеленее или синее - подсветка деградировала. Характерно для ноутбуков старше 5 - 7 лет на CCFL-подсветке (очень старые модели) или для бюджетных TN-матриц с ограниченным цветовым охватом.

Какие матрицы используются в ноутбуках Asus

ASUS применяет самый широкий спектр матриц среди производителей ноутбуков - от простых TN-панелей в бюджетных VivoBook до профессиональных OLED с охватом DCI-P3 в ProArt. При замене экрана ноутбука Asus в Елабуге важно понимать, какой тип матрицы стоит в вашей модели - и что реально можно поставить взамен.

Типы матриц в ноутбуках ASUS:

• TN (Twisted Nematic). Встречается в бюджетных и старых моделях VivoBook, ноутбуках серии X (X540, X541, X542, X550 и т. д.). Быстрый отклик, низкая стоимость, но узкие углы обзора и бледные цвета. При замене TN можно попробовать апгрейд до IPS - если модель выпускалась в обеих конфигурациях и совместим разъём.
• IPS (In-Plane Switching). Основной тип матриц в современных VivoBook, ZenBook, TUF Gaming и ряде ROG. ASUS активно использует IPS с охватом sRGB от 45% (бюджет) до 100% (профессиональные серии). Широкие углы обзора, хорошая цветопередача - IPS заметно комфортнее TN в повседневной работе.
• IPS 144 Гц / 165 Гц / 240 Гц. Высокочастотные IPS-панели - фирменная черта линейки TUF Gaming и ROG. ASUS одной из первых начала массово ставить 144 Гц IPS в доступные игровые ноутбуки. При замене важно учитывать частоту обновления: не все шлейфы и разъёмы поддерживают 144+ Гц, и замена 144 Гц панели на 60 Гц аналог может потребовать перенастройки или замены шлейфа.
• OLED. Используется в ZenBook Pro, ZenBook 14X OLED, ProArt Studiobook, VivoBook Pro. OLED обеспечивает идеальный чёрный цвет, высокий контраст и насыщенные цвета. ASUS сотрудничает с Samsung и LG Display - в зависимости от модели и года выпуска могут стоять панели разных производителей. OLED-матрицы значительно дороже IPS, а подбор аналогов требует особой тщательности - разъёмы и интерфейсы у OLED-панелей нестандартные.
• Сенсорные матрицы (touch). В VivoBook Flip, ZenBook Flip, ZenBook Pro Duo и других трансформерах матрица интегрирована с тачскрином - сенсорным стеклом. Это одноблочная конструкция с дополнительным шлейфом тача. Менять такой экран сложнее и дороже, чем обычную панель.
• ASUS ScreenPad Plus (второй экран). В ZenBook Pro Duo и некоторых профессиональных моделях установлен второй экран - ScreenPad Plus над клавиатурой. Это отдельная панель со своим шлейфом и драйвером. При повреждении требует отдельной замены.

Совместимость матриц Asus: на что обратить внимание

При замене матрицы ноутбука Asus в Елабуге нужно учитывать несколько технических параметров одновременно. Ошибка хотя бы в одном - и матрица не заработает или не встанет физически.

Ключевые параметры совместимости:

1. Диагональ и разрешение. 13,3", 14", 15,6", 17,3" - нужны точные совпадения. Разрешение: HD (1366×768), Full HD (1920×1080), QHD (2560×1440), 4K (3840×2160). Матрица другого разрешения не будет нормально работать с видеовыходом материнской платы.
2. Интерфейс подключения. Старые ASUS (до 2012 - 2013 года) используют разъём LVDS, современные - eDP (Embedded DisplayPort). LVDS и eDP несовместимы физически - разные шлейфы, разные разъёмы. Причём eDP бывает 30-контактным и 40-контактным - они тоже не взаимозаменяемы.
3. Частота обновления. 60 Гц, 90 Гц, 120 Гц, 144 Гц, 165 Гц, 240 Гц - при замене важно соответствие. Высокочастотные матрицы требуют шлейфа с поддержкой высокой полосы пропускания. Поставить 144 Гц матрицу вместо 60 Гц «просто так» не получится - нужна проверка совместимости всей цепочки.
4. Тип подсветки. Все современные матрицы - LED. Очень старые ASUS (серии A8, F8, N71, N81) могут иметь CCFL-подсветку с отдельным инвертором. CCFL и LED-матрицы не взаимозаменяемы без доработки электрической схемы.
5. Тип крепления. Большинство матриц ASUS крепятся на боковых металлических кронштейнах (ушках). Расположение отверстий должно совпадать. В ультратонких ZenBook матрица иногда приклеивается к крышке двусторонним скотчем - демонтаж требует аккуратного прогрева и специальных инструментов.
6. Тип покрытия. Глянцевое или матовое. В игровых ASUS ROG и TUF чаще ставят матовые IPS. В ZenBook могут быть и глянцевые, и матовые версии одной модели. При замене можно выбрать предпочтительный вариант.
7. Наличие сенсора (touch). Если у вас сенсорный экран - матрица с тачом отличается от обычной: другой шлейф, другой разъём, иногда другое крепление.

В нашем СЦ мы снимаем маркировку с установленной матрицы и подбираем замену по всем параметрам - исключая ошибки.

🛠️ Как проходит замена экрана Asus в нашем сервисном центре

Вот пошаговый алгоритм, который мы применяем, когда клиент приходит к нам, чтобы заменить экран на ноутбуке Asus в Елабуге:

1. Диагностика. Подключаем внешний монитор - если изображение нормальное, проблема в матрице или шлейфе. Осматриваем шлейф: на изгибе у петли он часто перетирается, вызывая мерцание и полосы. Проверяем видеочип и видеовыход на плате. Точно устанавливаем источник проблемы перед тем, как предлагать замену.
2. Идентификация матрицы. Считываем маркировку с наклейки на тыльной стороне матрицы (например, B156HAN02.1, N156HCA-EAA, LP156WF6-SPB5). По этому коду определяем все характеристики и подбираем оригинальную или совместимую замену.
3. Разборка крышки. На большинстве современных ASUS (VivoBook, ZenBook) рамка экрана (безель) крепится без винтов - только на защёлках и двустороннем скотче по периметру. Вскрываем её пластиковым спаджером, двигаясь по периметру с равномерным усилием. Слишком резкий рывок - и безель треснет. У более старых моделей (серия X, K, N) рамка крепится на винтах под заглушками.
4. Отсоединение шлейфа. Откручиваем боковые кронштейны матрицы (обычно 4 - 6 винтов M2 или M2,5), аккуратно наклоняем панель вперёд. Отклеиваем ленту, фиксирующую разъём шлейфа, и аккуратно вытаскиваем eDP-коннектор. Разъём eDP очень компактный и хрупкий - тянем строго вдоль плоскости, без перекосов.
5. Установка новой матрицы. Подключаем шлейф к новой матрице, фиксируем лентой. Устанавливаем панель в кронштейны, закручиваем винты. Если модель - ультратонкий ZenBook с приклеенной матрицей - наклеиваем новую двустороннюю ленту по периметру.
6. Промежуточная проверка. До сборки рамки включаем ноутбук и проверяем новый экран: подсветка, изображение, отсутствие полос и артефактов. Убеждаемся, что всё работает корректно - и только потом устанавливаем безель на место.
7. Финальная сборка и тест. Устанавливаем рамку, проверяем, что все защёлки встали без зазоров. Повторно включаем ноутбук, проверяем яркость, цветопередачу, регулировку подсветки, работу сенсора (если экран сенсорный).

Возможен ли апгрейд матрицы Asus

Если вы всё равно меняете экран - почему бы не поставить лучше, чем было? В ноутбуках ASUS это особенно актуально, потому что компания часто выпускает одну модель сразу в нескольких конфигурациях дисплея.

Реальные апгрейды, которые возможны:

• TN → IPS на VivoBook X540, X541, X542, X543, X550, серии F, K, A. Если модель продавалась с IPS - значит, разъём и шлейф совместимы. Результат - заметно лучшие углы обзора и цветопередача.
• FHD 60 Гц → FHD 144 Гц на TUF Gaming и некоторых ROG. Возможно, но требует проверки шлейфа - 60 Гц eDP-шлейф может не поддерживать 144 Гц. В ряде моделей TUF (FX505, FX506) шлейф одинаковый для обеих конфигураций - апгрейд прямой.
• TN → IPS 144 Гц на TUF Gaming A15/A17 (FX505, FA506, FA507). Одна из самых популярных замен в игровых ASUS - убираем медленный TN 60 Гц и ставим быстрый IPS 144 Гц.
• HD → FHD - возможно на ряде моделей, где плата поддерживает Full HD, но в базовой конфигурации шла HD-матрица. Требует проверки совместимости шлейфа.

Мы проконсультируем, возможен ли апгрейд для вашей конкретной модели - и стоит ли он того по соотношению цены и результата.

Когда замена матрицы не нужна

Не каждая проблема с экраном Asus требует замены матрицы. Иногда достаточно более простого и дешёвого вмешательства:

• Мерцание при открытии/закрытии крышки - чаще всего виноват перетёртый шлейф у петли. Замена шлейфа - значительно дешевле замены матрицы.
• Экран гаснет через несколько секунд (на очень старых моделях с CCFL-подсветкой) - неисправен инвертор. Замена инвертора дешевле, чем замена матрицы.
• Нет изображения, но на внешнем мониторе тоже нет - проблема в видеочипе или материнской плате. Замена матрицы не поможет.
• Полосы и артефакты на обоих мониторах - неисправен видеочип или VRM на плате. Здесь нужен ремонт или замена платы.

Именно поэтому в нашем сервисном центре мы начинаем с диагностики - чтобы не тратить ваши деньги на замену матрицы там, где хватит замены шлейфа за небольшие деньги.

Какие модели Asus мы обслуживаем

К нам в сервисный центр приносят ноутбуки ASUS всех серий и поколений для замены матрицы ноутбука Asus в Елабуге:

• VivoBook - VivoBook 14/15/16/17, VivoBook S, VivoBook Flip, VivoBook Go, VivoBook Pro
• ZenBook - ZenBook 13/14/15/16, ZenBook Flip, ZenBook Pro, ZenBook Pro Duo, ZenBook S
• ROG (Republic of Gamers) - ROG Zephyrus G14/G15/G16, ROG Strix G15/G17, ROG Strix SCAR, ROG Flow X13/X16/Z13, ROG Ally
• TUF Gaming - TUF Gaming A15/A17, TUF Gaming F15/F17, TUF Gaming FX504/FX505/FX506/FX705
• ProArt - ProArt Studiobook 13/16, ProArt Studiobook Pro
• ExpertBook - ExpertBook B1/B2/B5, ExpertBook P-серия
• ASUS Laptop - серия X (X540, X541, X542, X550, X553, X555, X556, X570), серия K (K50, K52, K53, K55, K56), серия F, N, A
• ASUS Chromebook - Chromebook C423, Chromebook Flip и другие
• Нетбуки - ASUS Eee PC (серии 900, 1001, 1005, 1015, 1025)

Не нашли свою модель? Не проблема - звоните или приходите, заменим экран на ноутбуке Asus в Елабуге любой модели.

Нюансы при замене матриц Asus разных серий ⚠️

• ZenBook и VivoBook S (ультратонкие). Матрица часто приклеена к задней крышке - демонтаж без прогрева строительным феном грозит трещиной панели. Шлейфы очень короткие и тонкие. Требует опыта и аккуратности.
• ROG и TUF Gaming. Матрицы с частотой 144+ Гц используют eDP 40-контактный шлейф с удвоенной полосой пропускания. При замене важно не перепутать с 30-контактным вариантом - разъём визуально похож, но матрица не заработает. Некоторые игровые ASUS имеют дополнительный кабель синхронизации для AdaptiveSync/G-Sync.
• ZenBook Pro Duo / VivoBook Pro Duo. Два экрана - основной и ScreenPad Plus. Это два независимых устройства, каждое со своим шлейфом. При замене основного экрана нужно аккуратно работать, не задев шлейф нижней панели.
• Сенсорные модели (Flip). Матрица интегрирована с тачскрином в единый блок. Дополнительный шлейф тача идёт отдельно к материнской плате. Замена такой конструкции сложнее и дороже, чем обычной матрицы.
• Старые модели с LVDS. Серии X550, K55, N56, N76 и более ранние используют LVDS-шлейф. EDP-матрица сюда не встанет.

Почему выбирают сервисный центр «Позитив»

• Точная диагностика. Не будем менять матрицу, если проблема в шлейфе или видеочипе. Сначала - причина, потом - решение.
• Грамотный подбор. Учитываем все параметры: интерфейс, частоту, тип крепления, наличие сенсора. Подбираем оригинал или проверенный совместимый аналог.
• Апгрейд по возможности. Расскажем, можно ли поставить IPS вместо TN или 144 Гц вместо 60 Гц - без лишних обещаний, честно по вашей модели.
• Аккуратная работа. ZenBook с приклеенной матрицей, ROG с 40-контактным eDP, сенсорные Flip - работаем со всеми, с нужным инструментом и без спешки.
• Быстро. Стандартная замена экрана ноутбука Asus в Елабуге при наличии матрицы - от 30 минут до 1,5 часов.
• Прозрачные цены. Стоимость матрицы и работ - до начала ремонта. Никаких доплат после сборки.
